Подробное описание
JOKARI - один из лидеров по производству инструмента для электромонтажных работ по снятию изоляции.
Технологии подтвержденные множеством патентов позволяют изготавливать качественные стрипперы, ножи и автоматические съёмники изоляции.
Инструменты фирмы JOKARI - 100% изготавливаются на собственных заводах в Германии как под своим именем, так и для многих других известных мировых брендов под их торговыми марками.
Кабельный нож JOKARI арт.70000 системы 4-70 с заменяемым прижимным рычагом.
Лезвие имеет нитрид титановое (TiN) покрытие , что увеличивает его срок службы и повышает скорости резки.
Круговой рез:
1. Установить глубину реза регулировочным винтом. Положение «+» - глубина реза больше, положение «-» - глубина реза меньше.
2. Выпуск лезвия должен соответствовать толщине изоляции.

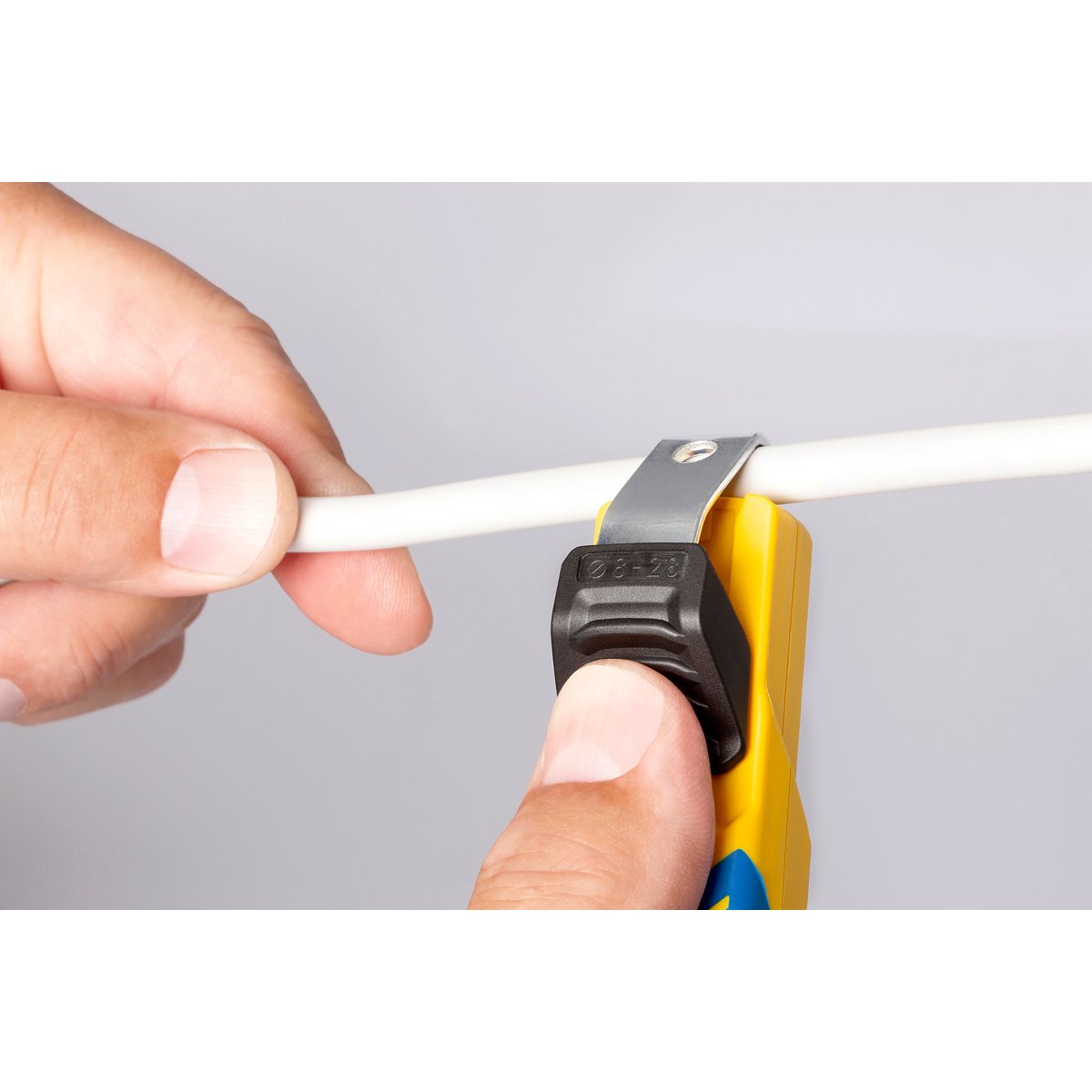

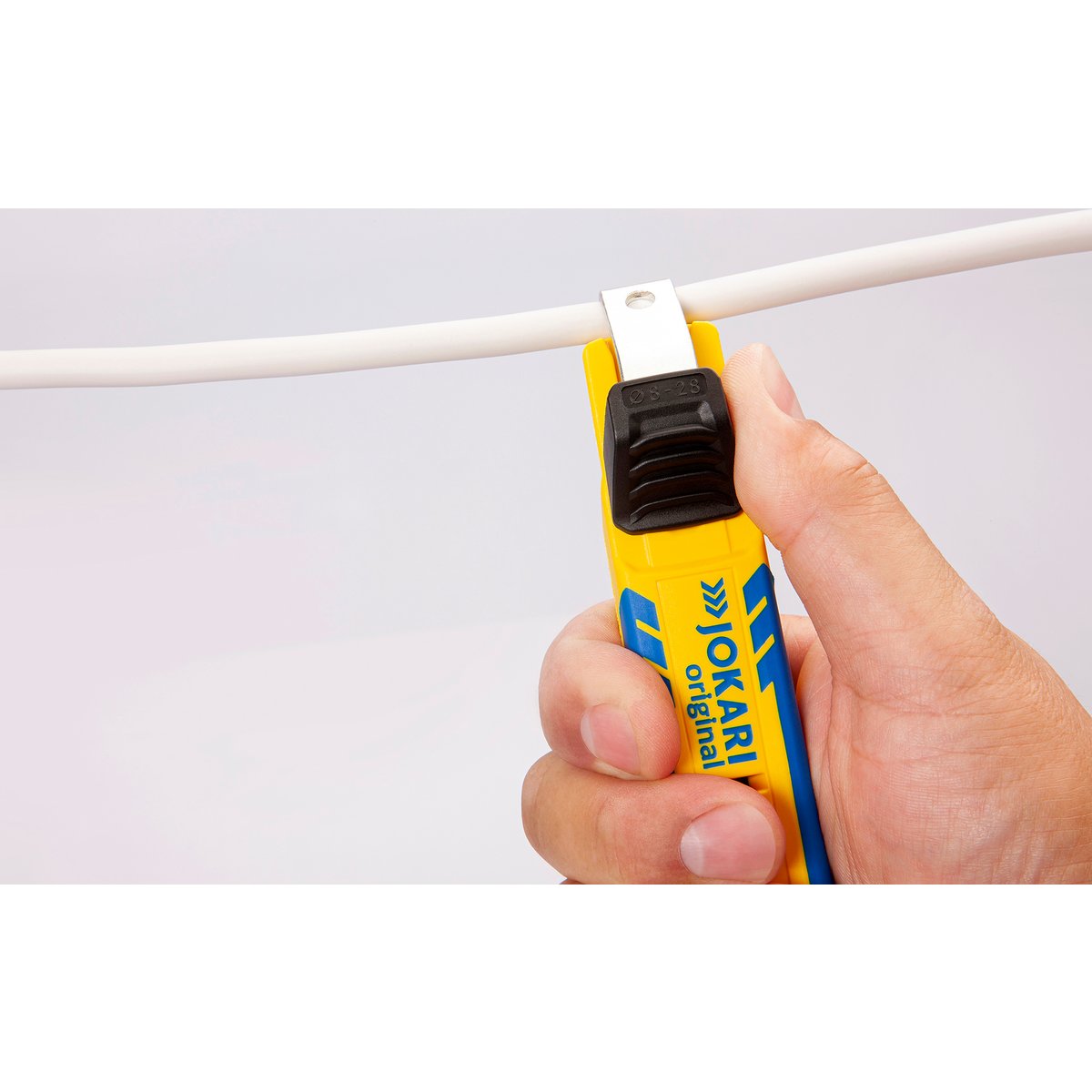

3. Большим пальцем отжать прижимной рычаг вверх и надеть инструмент острием ножа на кабель. Слегка нажать большим пальцем на рычаг сверху, чтобы острие вошло в изоля-цию.
4. Сделать 2-3 оборота ножа вокруг кабеля.
5. Протянуть нож вдоль кабеля до конца.
6. Снять оболочку.

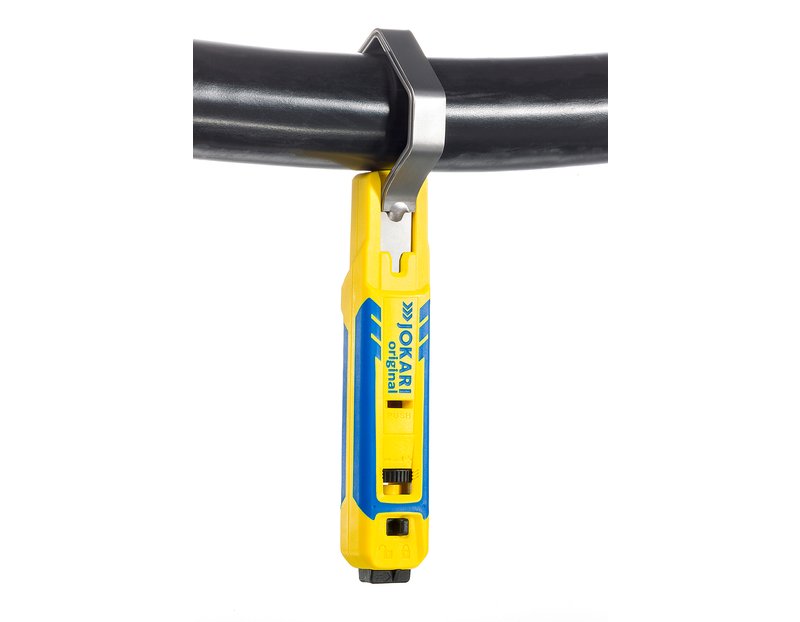

Замена прижимного рычага:
1. Регулировочным винтом переместить лезвие ножа внутрь корпуса.
2. Сменным рычагом нажать на стопор в отверстии «Push», нажатием на рычаг расфиксировать его и затем вытащить из корпуса.
3. Сменный рычаг вставить в направляющее отверстие до фиксации.
Крючкообразное лезвие:
1. Установить глубину реза переключателем на оборотной стороне ножа. (4 позиции: 2,8мм; 3,4мм; 4,0мм; 4,6мм).
2. Рычаг предохранителя установить в положение «замок открыт».
3. Защитный чехол лезвия готов к работе.
4. Защитный чехол опустить на кабель (до маркировочного штриха), нажать до появления лезвия и двигать нож по направлению стрелки, разрезая оболочку.
5. Внимание: При выходе лезвия из прорези оболочки защитный чехол автоматически возвращается в исходное положение «замок закрыт».
ВНИМАНИЕ: Не предназначен для работ под напряжением!
